jueves, 20 de mayo de 2010

SISTEMA CONSTRUCTIVO DE LA CUBIERTA.

SISTEMA AUTOTREPANTE PARA ELEVACIÓN DE ESTRUCTURAS.

El innovador sistema permite montar toda la estructura a nivel del suelo incluida la cubierta. Después, un sistema hidráulico compuesto por cabezales autotrepante, eleva todo el conjunto hasta alcanzar la altura definitiva en el edificio en construcción.
Los equipos utilizados para la elevación de estructuras y cubiertas están basados en el empleo de cabezales auto-trepantes hidráulicos que se deslizan a través de los pilares del edificio, los cuales elevan la estructura completa desde el suelo hasta su posición definitiva

1. Con la utilización de los equipos permite realizar la construcción de la estructura y montaje de cubierta a nivel del suelo.
2. Con la utilización de los equipos se consigue mayor calidad y rendimiento de ejecución.
3. Reducir los riesgos laborales como consecuencia de la realización de la obra a nivel del suelo.

Los equipos están compuestos por cabezales trepadores los cuales pueden deslizar a través de los soportes o pilares del edificio y consiguen elevar la estructura que sustentan a través de cilindros hidráulicos.
La ventaja del sistema consiste en poder realizar elevaciones de cubiertas de naves de medidas de 30 x 50m en una sola operación y otras medidas bajo consulta previa, pudiendo ser la estructura de la cubierta de tipo porticada o cercha.


El sistema auto trepante esta compuesto por los siguientes elementos:
􀁸 Cabezal superior.
􀁸 Cabezal inferior.
􀁸 Cilindro hidráulico
􀁸 Racores y mangueras.
􀁸 Centralita hidráulica.

MONTAJE DEL SISTEMA.-
El montaje de los equipos consiste el ensamblar los cabezales trepadores a los pilares del edificio mediante bulones sin necesidad de ninguna preparación adicional sobre los pilares, se unirá los cabezales a la cubierta a elevar mediante tornillos y bulones, una vez realizado se procederá a instalar los cilindros hidráulicos sobre los cabezales, después se conectara a la correspondiente centralita hidráulica, una vez realizado esto el sistema se encuentra a punto para su utilización y elevación de la estructura o cubierta que queda unida a los cabezales superiores.

SISTEMA AUTOMÁTICO DE CONTROL.-
El objeto del sistema automático de control es garantizar una elevación totalmente equilibrada, sin desniveles o descompensaciones en ningún punto de la estructura. Para ello, se desarrolla un pupitre con un autómata programable CJ1M de Omron instalado para el control de todas las señales de elevación y posicionados, y una pantalla táctil NS5 desde donde el operario visualiza toda la operación.
Mediante una red de comunicación Compobus S se controlan de forma remota los cuatro cuadros de control que gestionan los seis cilindros de las seis cabezas trepadoras. Estos cuadros funcionan de manera independiente en función de los pilares que tenga la nave industrial.
El sistema es automático hasta el 99% de la elevación, y a partir de ahí, ésta se realiza de forma manual, cabezal por cabezal para controlar el punto exacto de acoplamiento.
El control de equilibrado está basado en el control de posición mediante unos detectores de posición que envía las señales a los cuadros remotos donde están instalados los módulos de
Compobus en red; señales que se envían al pupitre donde está el autómata CJ1M y la NS para que el operario puede visualizar el estado de funcionamiento, alarmas, etc.
De esta manera, se controla que todos los niveles estén equilibrados. Si alguno de los niveles se desequilibra, el sistema de elevación se detiene. Con este sistema de control el proceso de elevación resulta más preciso y fiable. Hay que tener en cuenta que se cubren alturas de 5 y 8 metros de altura como mínimo, habiendo una gran incertidumbre respecto a las garantías de una subida equilibrada en todos los puntos.
Con este sistema existe plena seguridad de que se están subiendo por igual todos los puntos. En caso contrario, si se detecta un error de elevación, el sistema se detiene. Esto impide además la necesidad de estar haciendo medidas constantemente.
Se ahorra mucho tiempo de montaje e instalación.

VENTAJAS PROPIAS DEL SISTEMA.-
1. Reducción de Riesgos Laborales como consecuencia de la realización de la obra a nivel del suelo.
2. Rapidez en el montaje.
3. Reducción de costes de producción.
4. Se consigue realizar el montaje de todos los elementos de la cubierta.
5. No es necesario la utilización de grúas en la fase de izado.
6. Facilidad de aplicación en obra. No se

ESTILO ARQUITECTONICO

FUNCIONALISMO AQUITECTONICO

Los orígenes del funcionalismo arquitectónico se pueden remontar a la tríada del arquitecto romano Vitruvio, determino las tres metas clásicas de la arquitectura.

Utilitas: confort, utilidad
Venustas: belleza)
Firmitas: solidez

El funcionalismo está vinculado al progreso técnico; sus propuestas son irrealizables sin los aportes contemporáneos de la técnica (hormigón, acero, etc.).
En la arquitectura moderna, vemos como base los principios de los arquitectos Le Corbusier y Mies van der Rohe
. Los cuales muestran en sus diseños una significativa simplificación de los estilos anteriores, que los convierte en prototipos funcionalistas.
los primeros trabajos que hizo Le Corbusier, como la “Villa Savoye” en Poissy, Francia son tenidos como prototipos de funcionalismo.
Investigó nuevas soluciones: idea suya fue el "rompesol" (brise-soleil), lámina que permite la entrada de la luz pero no del rayo solar.
Su objetivo es tomar al hombre como medida de todos los objetos, inclusive de las viviendas. Por esto escribe su obra "El Modulor". Considera que la vivienda es una "máquina de habitar", se elimina todo lo superfluo y se aumenta al máximo la comodidad, condición necesaria para una existencia adecuada del hombre.
Características generales

• las formas siguen a la función, de ahí su fin practicista
• la forma está subordinada a las necesidades tecnológicas
• predominan las formas ortogonales. Apenas las hay curvas porque aumentan el costo del programa constructivo
• se utiliza la asimetría como expresión de una libertad compositiva
• nació en connivencia con la pintura y escultura cubista y neoplasticista. De Neoplasticismo toma la combinación de espacios cuadrados y rectangulares, y de cubismo el concepto espacio-tiempo como justificación de la asociación de la visión frontal con la de pérfil, y conocimiento del interior de los objetos, perforándolos.
• se abandona la dictadura de la fachada principal, importando todos los planos del edificio
• gran uso de cristaleras, que permiten un mejor conocimiento del interior, y son aliadas de la higiene y del confort
• el edificio característico es el rascacielos.
• en un principio está pensado para oficinas. Posteriormente se le dará también un uso residencial
• los materiales con los que está construido son el hierro para la cimentación, y el hormigón recubriendo el hierro para la estructura horizontal.
• el rascacielos debe ser elástico ya que recibe el impacto del viento
OBRAS.


Arquitecto: Le Corbusier
Ciudad: Bolonia (Emilia-Romaña)
País: Italia, Europa

Arquitecto: Le Corbusier
Ciudad: Capri (Campania)
País: Italia, Europa
Arquitecto: Le Corbusier
Ciudad: Garches (Ile de France)
País: Francia, Europa



Arquitecto: Le Corbusier
Dirección: 7 Jourdan Boulevard, Ciudad Universitaria
Ciudad: París (Ile de France)
País: Francia, Europa

LUDWIG MIES VAN DER ROHE.

En la arquitectura racional está presente el humanismo: el hombre y su bienestar son el motor de las ideas arquitectónicas.Como principio básico se adopta la afirmación de L. SULLIVAN (Escuela de Chicago): "La forma sigue a la función". Para el Racionalismo la belleza de un edificio radica en su funcionalidad y en el empleo apropiado y eficaz de los materiales utilizados en su construcción.~- Predominio de las líneas rectas y de los volúmenes elementales.~- Conjuntos asimétricos.~- Estructuras vistas.~- Materiales: hierro, hormigón armado, vidrio, incorpora materiales nuevos como el aluminio, los plásticos, etc.~- En los edificios el muro deja de ser elemento de soporte, los techos son bajos, las ventanas apaisadas, horizontales, se emplean azoteas en vez de tejados, los interiores aparecen pintados de blanco.


MIES Van Der ROHE. (1886-1969). Sustituyó a Gropius en la dirección de La Bauhaus.

Es el gran impulsor de la arquitectura racionalista y uno de los grandes maestros de la arquitectura de la primera mitad del siglo XX. Afirmó que la estructura es la esencia de la arquitectura, rechaza la decoración.

Se interesó por los materiales constructivos como elemento expresivo, acero, mármoles, piedra, vidrio, etc., que deben ser utilizados en su más absoluta desnudez y pureza.

Sus edificios se caracterizan por el predominio de las líneas horizontales y los largos ventanales. Sus espacios no son nunca cerrados, son espacios abiertos que se pierden en los jardines: esto es debido a la influencia del grupo abstracto DE STIJL.

OBRAS



Arquitecto: Ludwig Mies Van der Rohe
Dirección: Avda. Marqués de Comillas, s/n
Ciudad: Barcelona (Barcelona - Catalunya)
País: España, Europa



Arquitecto: Ludwig Mies Van der Rohe
Ciudad: Brno (Jihomoravsk)
País: Rep. Checa, Europa

lunes, 17 de mayo de 2010

FASE III. ESQUEMAS DE DISEÑO.

FASE III. ESQUEMAS DE DISEÑO.

En esta fase, se realizara el desarrollo del concepto grupal y de equipo.
(*)

ZONIFICACION DEL TERRENO.

La zonificación del terreno se realizo de acuerdo al concepto de equipo.
Para lograr la zonificación, se trazo un eje rector y se determino cual seria el elemento regente,




Para lograr una zonificación se hicieron varias propuestas.




El elemento regente se tomo al tianguis pues se considera como un elemento de suma importancia, por que de este se genero el mercado. El eje rector se determino por que de acuerdo al concepto de equipo las salinas quedarían sobre las avenidas principales que son la calle de libramiento oriente y la calle Wilfrido C. Angulo, el concepto es de enlace así que se consideraron todas las zonas como un enlace pero que tuvieran concordancia entre si.
La zona exterior se dividió en dos, al tianguis se separo de los demás espacios arquitectónicos de la misma zona. La Z. húmeda, la Z. Semihumeda, la Z. Seca se pusieron del lado norte del terreno, para que los vientos dominaste se lleven los malos olores y no lleguen los olores del la zona exterior, que contempla el estacionamiento, la recolección de basura, la zona de servicios se dividió también, los baños se colocaron del lado Este del terreno, porque esta mas cerca del desagüe de aguas negras. Se consideraron dos salidas principales, para hacer la zonificación se considero el recorrido del sol en la época de verano por que es la época del año en la que el sol dura mas tiempo en su poción para que la iluminación diurna se aproveche al máximo, también se acordó hacer una orientación de acuerdo a los vientos dominantes para que tenga una ventilación natural.

TERCERA REVISION DE LAS MANINAS DESDE LA FASE I A LA FASE III.







Laminas del Programa Arquitectónico que se realizó de forma grupal.
Observaciones: no está contemplado una Zona de áreas verde. (Se pretendía que en el proyecto individual cada quien considerara que si era importante lo agregaran)





OBSERVACIONES: El diagrama de funcionamiento se hizo por espacios arquitectónicos, pero no se coloco de acuerdo al eje rector.

DIAGRAMA DE ZONIFICACION.

El concepto de equipo es la de la enlace, el concepto individual es de congregación.
Al unir los dos para formar un concepto fue el de CONGREGACION DE ENLACE.




Lamina de zonificación.
Observaciones: las líneas del terreno son muy gruesas y se observan como si fueran muros. El eje rector debe atravesar por completo el terreno. La zonificación no esta proporcionada, en esta lámina se entiende que todos los espacios van a estar del mismo tamaño, cuando hay espacios relativamente pequeños.




DIAGRAMA DE FUNCIONAMIENTO.
OBSERVACIONES: las líneas del terreno están muy gruesas, no hay un código con el cual se pueda leer, la ligas de enlacen son del mismo grueso, cuando debe de haber líneas primarias, secundarias, terciarias, se debe especificar cuales son los enlaces de mayor circulación.





DIAGRAMA DE ZONIFICACION

OBSERVACIONES: el titulo de la lamina debe ser *Diagrama de Zonificación por espacios arquitectónicos* al eje rector le falta la orientación, se debe indicar cual es el eje rector y cual es el elemento regente y se debe poner por que se decidió ponerlos. Anotar cual es el código de colores



DIAGRAMA DE FUNCIONAMIENTO.
OBSERVACIONES: anotar cual es el código de colores. Las ligas de enlace son de un solo color haciendo la diferencia por el grueso de las líneas. Indicar en la rosa de los vientos la orientación del eje rector y los
De la zonificación de equipo, se hizo cambios por que considero que los baños de la zona de servicios y el baño de la administración estén en una sola orientación cerca del desagüe de aguas negras (libramiento oriente), cambie la zonificación considerando la dirección de los vientos dominantes y la orientación del sol, para que tenga tres accesos y considere una zona de áreas verdes.


DATOS GENERALES QUE DEBE CONTENER LA LÁMINA.


• Las líneas del terreno no deben resaltar mucho deben ser líneas delgadas que no se confundan con muros,
• Las cotas deben realizarse a escuadra.
• Los ángulos deben ser realizados con compas.
• Poner el nombre de las calles.
• Indicar si hay colindancias.
• Poner la rosa de los vientos, para saber cual es la orientación en la que esta el terreno
• Indicar en la rosa de los vientos, los vientos dominantes la orientación del sol, la dirección del eje rector.
• Indicar el eje rector sobre todo el terreno y poner cual es su orientación, indicar cual es el elemento regente.
• Indicar cual es el código con el que esta la lamina (colores o figuras indicativas).

B) PROGRAMA ARQUITECTONICO

B) PROGRAMA ARQUITECTONICO.

- programa de necesidades
- programa de actividades
- zonificación

Para realizarlo se tuvo varias propuestas.

* Realizarlo a partir de un programa de necesidades del usuario: pero observamos que no se podían contemplar todos los espacios arquitectónicos por que faltarían los que ocuparían exclusivamente los vendedores.

* Como segunda propuesta se contemplo hacerlo a partir de un programa de necesidades a partir de los vendedores, pero también harían falta algunos espacios arquitectónicos.
Como solución se veía que se podían agregar al final de la lista y acomodarlos en la zonificación que le correspondiera.

* La tercera propuesta fue hacerlo a partir de la zonificación por áreas, acordamos que esta una buena propuesta por que así se contemplaría todos los espacios arquitectónicos.

ZONAS

• TIANGUIS
• ZONA ADMINISTRATIVA
• ZONA DE SERVICIOS
• ZONA HUMEDA
• ZONA SEMIHUMEDA
• ZONA SECA

Para realizar las láminas e identificarlas de manera general en todas se propuso un código de colores que las definiera.

*******TIANGUIS
*******ZONA ADMINISTRATIVA
*******ZONA DE SERVICIOS
*******ZONA HUMEDA
*******ZONA SEMIHUMEDA
*******ZONA SECA

PROCESO DEL PROGRAMA ARQUITECTONICO.

(#)

El programa arquitectónico que se realizo en equipo, no fue muy acertado, la asesora propuso que se volviera a realizar, y que se debería hacer una modulación de las medidas de los puestos y locales.
En forma grupal se llego a la modulación de medidas de los puesto y locales, y se definieron los espacios arquitectónicos que llevaría cada zona. También se agrego una zona.

*******ZONA EXTERIOR
*******ZONA ADMINISTRATIVA
*******ZONA DE SERVICIOS
*******ZONA HUMEDA
*******ZONA SEMIHUMEDA
*******ZONA SECA

El aumento de la zona exterior se hiso por que había espacios arquitectónicos que estaban en la zona de servicios que se pensó debían ir por separado para que funcionara mejor2.

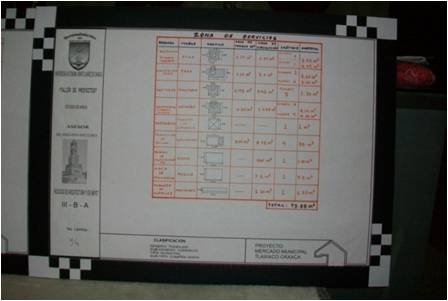

MEDIDAS DE LOS LOCALES Y PUESTOS.



ESPACIOS ARQUITECTONICOS POR AREAS





ESTUDIO DE AREAS





AREA DE TERRENO CONSTRUIDO: 6,331.84M2.
AREA LIBRE DE COSTRUCCION DEL TERRENO: 7,458.16 M2.


REVISION DE LÁMINA



Observaciones: En la primera lamina de fase I, es mucho texto y pocos diagramas so se especifica lo que se quiere dar a entender, no se debe remarcar el contorno de los dibujos, el titulo de la lamina debe ser mas legible.



Observaciones: La ubicación del terreno debe ser mas entendible que no cueste hacer la ubicación de un plano a otro, el titulo de la lamina mas pequeño para que no robe la atención del contenido, no pegar imágenes.




Observaciones: si se quiere especificar los materiales tradicionales del lugar no se deben dibujar los materiales en si, como la teja y ladrillo que se observa en la lamina.



Observaciones: enfocarse al análisis del terreno, falta vientos dominantes, el titulo de la lámina roba mucha atención al contenido, no dibujar todas las iglesias de la ciudad, no influye mucho en el análisis del terreno.
Observaciones generales: En el pie de Pg. esta hecho a mano y los logotipos están impresos, se deben realizar con instrumentos, o impresos pero todo el pie de plano de usa sola forma, que el pie de pagina sea legible y este de acuerdo al contenido.

SEGUNDA REVISION DE LÁMINAS.





Observaciones: el pie de pagina se cambio, se hicieron con instrumentos pero le faltan logos, no esta realizado de la forma correcta. Al terreno le faltan nombre de las calles, colindancias, medidas.

sábado, 15 de mayo de 2010

2. ANALISIS DE SITIO Y PROGRAMA ARQUITECTONICO

2. ANALISIS DE SITIO Y PROGRAMA ARQUITECTONICO.


A) ANALISIS DE SITIO

B) PROGRAMA ARQUITECTONICO.

A) ANALISIS DE SITIO

Los edificios no existen en forma aislada. Se conciben para albergar y sustentar una gama de actividades humanas como respuesta a necesidades socioculturales económicas y políticas, y se levantan en ambientes naturales y artificiales que restringen y al mismo tiempo ofrecen oportunidades de desarrollo. Por lo tanto, deberán tenerse en cuenta las fuerzas ambientales que presenta el sitio de construcción para la planificación del diseño y de la construcción.
La topografía, la vegetación y el microclima de un sitio influyen todos en las decisiones de construcción desde las primeras etapas del diseño.
El análisis del sitio (terreno) es el proceso de estudiar las fuerzas contextuales que influyen en la ubicación del edificio, su disposición y la orientación de sus espacios, la forma y articulación de su destino de su recinto y el establecimiento de su relación con el paisaje. Cualquier levantamiento del sitio comienza con la recopilación de datos físicos del terreno.
Este paso se realiza en forma grupal, se acordó que el Proyecto se realizaría en la H, Ciudad de Tlaxiaco.

ETIMOLOGIA.

En mixteco se le llamaba Ndisi Nuu que se traduce como “buena vista”, “clara vista”, “mucha vista”, O SA'AN SAVI ¨PUEBLO DE LA LLUVIA”
LOCALIZACION. El distrito de Tlaxiaco esta situado entre los 16°40´54” y 17°43´36” de Latitud Norte entre 1°3¨42” y 1°51´54” de Longitud e. del meridiano de México.



Localización de Tlaxiaco hacia la ciudad capital Oaxaca.

Traza de la ciudad de Tlaxiaco, Oaxaca



El Distrito de Tlaxiaco es en extremo montañoso, atravesado por la sierra de la Mixteca alta o de Tlaxiaco, que toma los nombres de sierra de Chicahuaxtla e Itundujia.

VEGETACION. La vegetación suministra beneficios estéticos, así como funcionales en la conservación de energía, contribuye a ocultar las vistas, moderar el ruido, retardar la erosión y a asociar el edificio con el sitio. Los arboles y la vegetación autóctona saludables existentes deben preservarse siempre que sea posible. Para sustentar la vegetación, un suelo debe ser capaz de absorber humedad, suministrar los nutrientes apropiados, tener capacidad de aireación y estar libre de sales concentradas.


Hay árboles frutales como: el durazno, mora, níspero, manzana, pera, granada (amarilla), naranja, zapote negro y blanco, guayaba, existen plantaciones de café de maguey.
Encino, enebro, pino, chamizo blanco y amarillo, eucalipto, cedro, ciprés, encino. Hay gran variedad de flores silvestres.

CLIMA. El análisis del tipo de clima influirá mucho en la construcción de la edificación, se considera los vientos dominantes, el asoleamiento.
Las variaciones estacionales y diarias del viento deben considerarse cuidadosamente en la evaluación de su potencial para la ventilación de espacios interiores y patios al aire libre en clima cálido, ya que son causa de pérdida de calor en clima frio e imponen cargas laterales en la estructura de un edificio.
La ventilación inducida por el viento de los espacios interiores ayuda al intercambio de aire que es necesario para la salud y para la remoción de olores. En clima cálido, y especialmente en climas húmedos, la ventilación es benéfica para el enfriamiento por conversión o por evaporación. La ventilación natural también reduce la energía requerida por los ventiladores y por el equipo mecánico.


En estas fotografías podemos observar el panorama climático que se observa durante las mañanas de invierno, esta neblina puede estar hasta las 8.30 a.m. en temporada de lluvia el panorama es igual la neblina cubre por completo a la ciudad.
Su clima es frio y húmedo la mayor parte del año, templado en otras, en los lugares más bajos es templado y en las cañadas bastante caluroso, presenta una estación de lluvias en verano. La temperatura promedio anual es de 18°C, aunque en el invierno el termómetro desciende hasta los cero grados o inclusive, alcanza temperaturas bajo cero.

PRODUCCION ECONOMICA.
ACTIVIDAD ECONOMICA

Las actividades económicas que se realizan en la zona, se deben considerar como parte del análisis del sitio por que estas actividades definen como es el comercio del lugar y esto nos ayudara a definir con mayor exactitud los espacios arquitectónicos.


La agricultura y el cuidado de ganado es una actividad principal que se practica en Tlaxiaco. Hay ranchos pequeños que se dedican a la crianza de vacas, de toros, al cuidado de rebaños de chivos borregos, granjas de gallinas.
Se dedican a cultivar principalmente el maíz, pero también hay cultivos de alfalfa, trigo, realizan parcelas e invernaderos, de jitomate, ejote, cilandro, tomate.

COMERCIO: En la ciudad de Tlaxiaco, se comercia todo tipo de mercancía, existen en la actualidad varios mercados establecidos, el mercado del centro, el de la central camionera, el mercado Luis Donaldo Colosio, hay 2 mercados donde se vende ganado y madera. En esta ciudad todavía se sigue practicando el trueque.


ARTESANIAS QUE SE COMERCIALILIZAN.


EQUIPAMIENTO URBANO: la ciudad cuenta con servicios de salud dos hospitales uno del IMSS y otro del ISSSTE, y actualmente se está construyendo un hospital de especialidades y una planta de aguas residuales. En educación cuenta con nivel preescolar hasta nivel superior, cuenta con servicios de transporte público y privado

.


CONTEXTO URBANO.
Existe un contraste en cuando a la tipología de las construcciones, se distingue el centro por tener una arquitectura colonial y de edificios de valor histórico y de arquitectura monumental, estas construcciones se caracterizan por poseer muros gruesos, en su mayoría de adobe.

LEVANTAMIENTO DEL TERRENO.

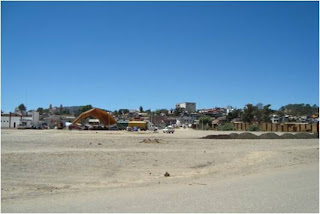

El levantamiento del terreno se realizo en forma grupal, el terreno está ubicado dentro del Recinto Ferial, dentro de este paraje se pretende hacer la construcción del mercado, esta también el nuevo palacio municipal. Anteriormente este paraje estaba destinado para hacer la Central Camionera.



Esta es una vista del terreno del lado norte, tienen colindancia con un patio de madera y la calle que los delimita es la de 5 de Mayo.





Vista del lado Este del terreno, colinda con un arrollo y la vía por la que pasa es el Libramiento Oriente, esta será una de las principales vías, por que por esta se llegara a ciudad administrativa, al hospital de especialidades y a la planta de aguas residuales que están en construcción.

Vista del lado Sur del terreno, pasa la calle Aldama, y colinda con el nuevo palacio municipal, de este lado pero no sobre el terrene se establecio de manera inprovisada el mercado de animales, puestos de comidas y de carbon que solo se pone los sabados.

Vista Este del terreno, la vía que pasa por este es la Wilfrido C. Angulo.

UBICACIÓN DEL RECINTO FERIAL DENTRO DE LA CIUDAD.



UBICACIÓN DEL TERRENO DENTRO DEL RECINTO FERIAL.





ANALISIS DEL TERRENO.



MEDIDAS DEL TERRENO.

NORTE: 127.91 M
SUR: 161.88 M
ESTE: 88.48 M
OESTE: 107.81 M

El área del terreno es de: 13,790.00 m2.
Los vientos dominantes son de NO a SE



El terreno es de roca sedimentaria de forma irregular. Esta fotografía fue tomada del otro lado de la arrollo donde se esta haciendo una excavación para abrir una calle.
